PENGGUNAAN DIODA SEMIKONDUKTOR

1. Sebagai penyearah setengah gelombang dengan beban tahanan

Prinsip Kerja Penyearah Setengah Gelombang :

 Jika A positip ( + ), B negatip ( - ), maka dioda konduksi 1 bekerja , sehingga arus akan mengalir menuju RL dan kembali ke trafo.

 Saat A negatip ( - ), B positip ( + ), maka dioda tidak konduksi/tidak bekerja sehingga arus tidak mengalir.

 Kejadian ini berulang/muncul lagi terus-menerus sehingga bentuk gelombangnya dapat

digambarkan sebagai berikut :

2. Sebagai penyearah gelombang penuh dengan dua dioda

Prinsip Kerja Dari Penyearah Gelombang Penuh Dua Dioda Dengan Beban Tahanan :

Perlu diketahui bahwa untuk rangkaian penyearah gelombang penuh dua dioda diperlukan transformator yang mempunyai CT (Center Tap). Gelombang sinyal pada titik A selalu berbeda phasa 180° terhadap titik C sedangkan titik B sebagai nolnya.

Jika titik A positip ( + ), titik C negatip ( - ), maka D1 akan konduksi kemudian arus IF1, akan mengalir menuju RL dan kembali ke trafo (titik B).

 Jika titik C positip ( + ), titik A negatip ( - ), maka D2 akan konduksi kemudian arus IF2 akan mengalir menuju RL dan kembali ke trafo (titikB). Kejadian ini akanselalu berulang dan gelombang/sinyalnya dapat digambarkan sebagai berikut :

3. Sebagai penyearah gelombang penuh dengan sistim jembatan (bridge)

Prinsip Kerja Penyearah Gelombang Penuh Sistim Bridge :

Jika A positip ( + ), B negatip ( - ), maka D1 konduksi arus I akan mengalir menuju RL dan D3 menuju titik B.

 Saat B positip ( + ), A negatip ( - ), maka D2 konduksi arus I akan mengalir.menuju RL dan D4 menuju titik B.

 Kejadian ini berulang secara kontinyu sehingga gelombang sinyalnya dapat digambarkan sebagai berikut :

Soal / Pertanyaan :
1. Gambarkan rangkaian penyearah setengah gelombang dengan beban tahanan dan gelombang outputnya

2. Gambarkan rangkaian penyearah gelombang penuh dengan dua dioda dan gelombang outputnya !
3. Gambarkan rangkaian penyearah gelombang penuh sistim bridge (empat diode) dan gelombang outputnya !

LKS 2 Penggunaan Dioda

Alat dan Bahan

1.    Multimeter……………………………………………         1 unit

2.    Osiloskop…………………………………………….         1 unit

3. Dioda IN 4002……………………………………….         1 buah
4. Trafo step down……………………………………..         1 buah
5. Resistor 1 KW………………………………………..         1 buah

Kesehatan dan Keselamatan Kerja

1. Periksalah terlebih dahulu semua komponen sebelum digunakan !.
2. Bacalah dan pahami petunjuk pratikum pada lembar kegiatan belajar!.
3. Hati-hati dalam penggunaan peralatan pratikum!.

Langkah Kerja

1. Buatlah rangkaian penyearah setengah gelombang seperti Gambar berikut :

2. Setelah dinilai benar hubungkan dengan sumber tegangan AC 220 Volt.
3. Amatilah tegangan skuder trafo dengan CRO dan gambar hasil pengukuran tersebut pada grafik di bawah :

4. Amatilah tegangan output diode (pada kaki katoda) dengan CRO dan gambar hasil pengukuran tersebut pada grafik di bawah :

 5. Percobaan tentang penyearahan setengah gelombang telah selesai maka lepaskanlah  semua rangkaian.

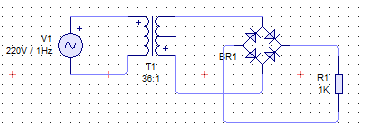

6. Buatlah  rangkaian penyearah gelombang penuh sistem jembatan seperti Gambar dibawah :

 7. Ulangi langkah-langkah 3-5.

8. Percobaan tentang penyearah gelombang penuh telah selesai maka lepaskanlah  semua rangkaian.

Lembar Latihan :

1.        Jelaskan prinsip kerjan penyearah setengah gelombang !

2.        Jelaskan prinsip kerja penyearah gelombang penuh !
